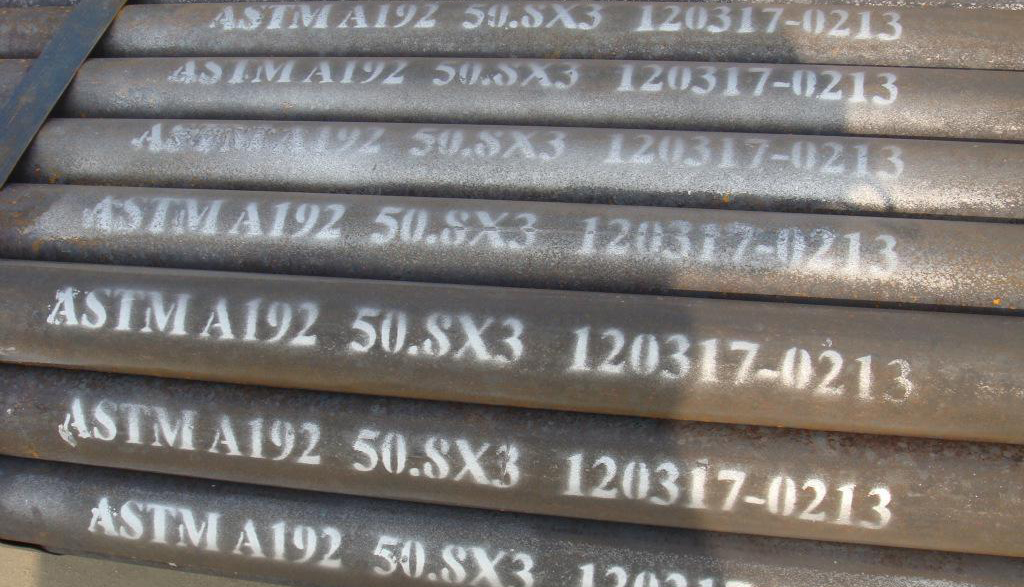

Tubos de caldera de acero al carbono sin costura ASTM A192/ASME SA192

El tubo de caldera de acero al carbono sin costura ASTM A192/ASME SA192 aplica a la caldera de acero al carbono y al sobrecalentador una presión sustancial y un espesor mínimo. Normalmente se utiliza para fabricar calderas despiadadas (la presión de trabajo no es superior a 9,8 MPa y la temperatura significativa está entre 450 ℃ y 650 ℃), caja de tubos de superficie de calefacción, economizador, sobrecalentador, recalentador, pared de agua de caldera y tubería de vapor. Los tubos para calderas sin costura se caracterizan por su alto límite elástico, alta resistencia a la tracción y alto alargamiento. La presión para conseguir resistencia está garantizada en el material interior muy liso.

Tipos de tuberías ASTM A192	Diámetro exterior	Grosor de la pared	Longitud	Aplicaciones
Tubos de caldera SA 192 (tamaños personalizados)	1/2' NOTA - 60' NOTA	SC 5 / SC 10 / SC 40 / SC 80 / SC 160	Costumbre	Para tubos de calderas y sobrecalentadores de acero al carbono sin costura para ajustes de alta presión.
Tubo SA192 (en stock + tamaños personalizados)	1/2' NOTA - 24' NOTA	Según el requisito	Costumbre	Para tubos de calderas y sobrecalentadores de acero al carbono sin costura para ajustes de alta presión.

Equivalente de tubo ASTM A192

Estándar: ASTM A192, ASME SA192 Estándares equivalentes: EN 10216-2, DIN 17175, BS 3059 Parte II, NF A 49-213, NBR 5594

Material: SA192 Materiales equivalentes: 1010, St35.8, 360

Composición química

Estándar	Calificación	Composición química (%)
		C	Si	Minnesota	P	S	Cr	Mes	Cu	Ni	V
ASTM A192 ASMESA192	A192	0,06-0,18	≤ 0,25	0,27-0,63	≤ 0,035	≤ 0,035	/	/	/	/	/

Propiedad mecánica

Estándar	Calificación	Resistencia a la tracción (MPa)	Límite elástico (MPa)	Alargamiento (%)
ASTM A192 ASTM SA192	A192	≥325	≥180	≥35

Tablas de materiales

ASTM ESTÁNDAR

UNS NO.

COREA/JAPONÉS

ALEMÁN

BRITÁNICO

BELGA

FRANCÉS

ITALIANO

Símbolo KS/JIS

Número KS/JIS

Re marcas

Tipo DIN

ESTRUENDO Número

Material Número

Re marcas

Licenciatura Número

Grado de licenciatura

Observaciones

Tipo NBN

Grado NBN

Re marcas

Tipo AFNOR

Número de Federación Nacional

Re marcas

Tipo UNI

Número UNI

Re marcas

un 192 Tubo de caldera de acero C sin costura para servicio de alta presión

K01201

STBH 340 / STB 340

D3563 / G3461

(30)

Calle 35,8

17175

1.0305

3059

320

(27)(30)

D45

837

(27)

TU 37C

A49-213

(27)

C14

5462

(27)

Prueba de tubos de caldera ASTM A192/ASME SA192:

Prueba de aplanamiento: se realizará una prueba de aplanamiento en muestras de cada extremo de dos tubos seleccionados de cada lote.

Prueba de abocardado: se realizará una prueba de abocardado en muestras de cada extremo de dos tubos seleccionados de cada lote.

Prueba de dureza: las pruebas de dureza Brinell o Rockwell se realizarán en muestras de dos tubos de cada lote.

Prueba hidrostática: cada tubo deberá someterse a la prueba de presión hidrostática.

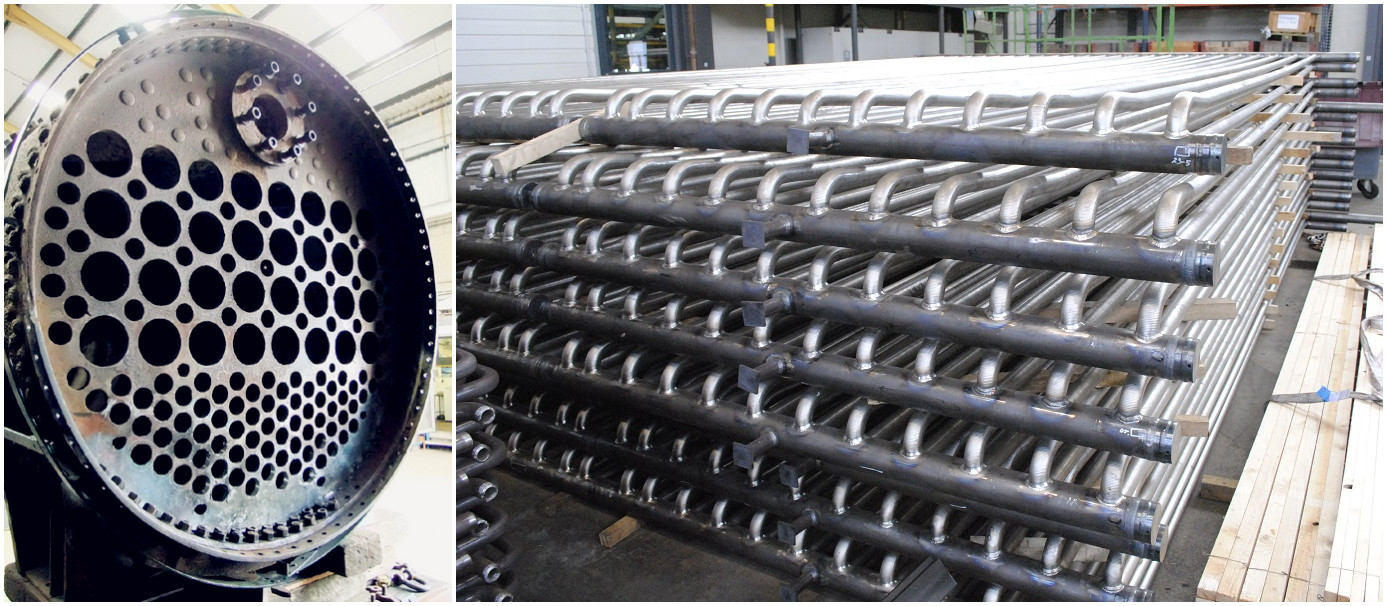

Solicitud:

La tubería solicitada según esta especificación es para uso de alta presión: intercambiadores de calor, condensadores, equipos de transferencia de calor, tuberías similares y como tubos de sobrecalentador para configuraciones de alta presión.

Embalaje para tubos de caldera de acero sin costura al carbono ASTM A192/sa192:

a. Tubería desnuda o revestimiento negro/barniz (personalizado);

b. En fardos con dos eslingas de algodón;

do. Ambos extremos con protectores de extremos;

d. Extremo liso, extremo biselado (2' y superior con extremos biselados, grado: 30~35°).

mi. Calificación.
